YX/YXC/YXN電接點壓力表

、概述

該系列電接點壓力表適用于一般壓力表允許的工作條件。配以相應的電氣元器件，能對被測的輸出信號和系統自動控制。

YXC系列產品具有工作可靠，接點功率大的優點；

YXN系列產品適用于有機械振動和介質脈動的條件具有良好的抗振性能。

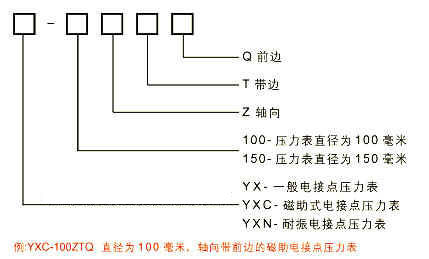

2、規格示意

3、額定負載參考值

4、技術參數

產 品型號	YXC-100 YXN-100	YXC-150 YXN-150
公稱直徑	Ф100	Ф150
接頭螺紋	M20x1.5
精確度等級	1.0 1.5
測 量范圍	-0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460
使用環境條件	溫度-40-70℃ 相對濕度≤85％
耐振等級	YXC系列V.H.3 YXN系列V.H.4
電接點裝置的技術參數	較高工作電壓：DC220V AC380V
	觸點較大功率：30VA(阻性負載)
	控制方式：可調節上、下限緩行磁助接點開關

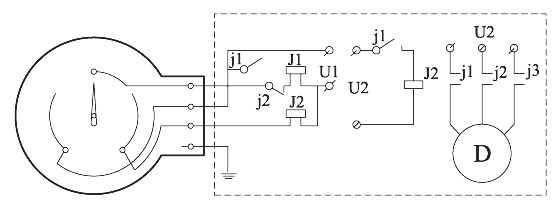

5、電接點壓力表電氣原理圖

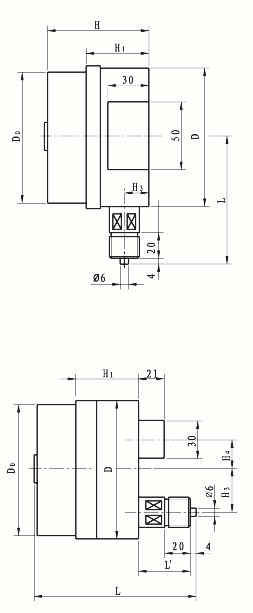

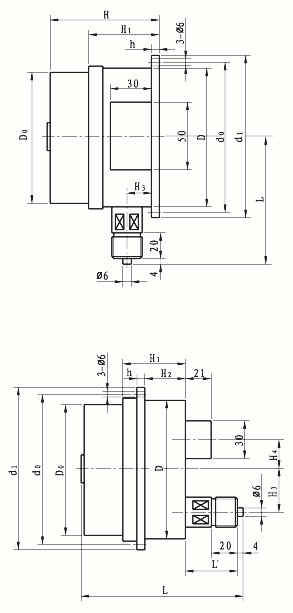

6、外形尺寸
